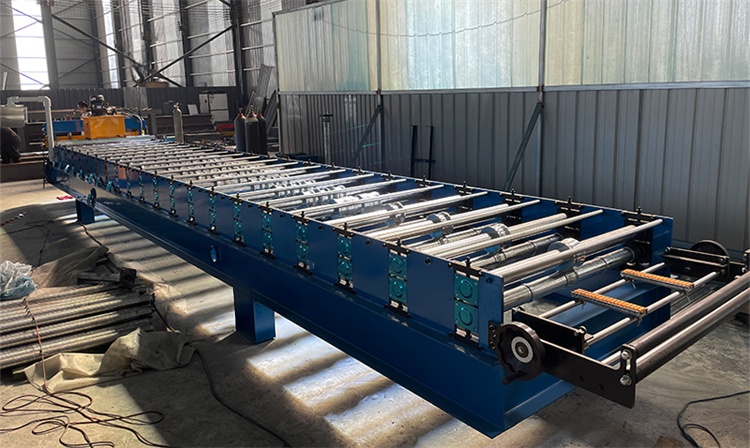

Автоматическая линия для производства профилированного листа марки С8 — стенового профнастила с минимальной высотой волны 8 мм. Технология холодного профилирования: рулонная оцинкованная сталь с полимерным покрытием проходит через систему формующих валков, приобретая заданный профиль. Профнастил С8 применяется для облицовки стен, устройства заборов, внутренних перегородок, подшивки свесов кровли. Линия ориентирована на производителей строительных материалов, металлобазы и компании по установке ограждений.
Профиль С8 — самый востребованный на рынке благодаря низкой цене и универсальности применения. Минимальная высота волны обеспечивает экономию металла и высокую скорость профилирования. Линия отличается простотой эксплуатации и быстрой окупаемостью (6-12 месяцев при загрузке 50%). Возможность работы с металлом различной толщины (0,35-0,7 мм) расширяет ассортимент продукции.
Технические характеристики
| Параметр | Значение |
| Производительность | 10-15 м/мин |
| Требуемая площадь | от 120 м² (цех + склад рулонов) |
| Персонал | 2-3 человека |
| Установленная мощность | 15-25 кВт |
| Электропитание | 380В, 50Гц |
| Рабочая ширина заготовки | 1000-1250 мм |
| Толщина металла | 0,35-0,7 мм |
| Высота профиля | 8 мм |
| Полезная ширина листа | 1150 мм (из рулона 1250 мм) |
| Количество формующих клетей | 12-16 |
| Материал валков | сталь 40Х, HRC 58-62 |
| Длина линии | 12-15 м |
| Масса линии | 3500-5000 кг |
Комплектация
- Разматыватель рулонов (консольный/двухопорный, 5-10 т)
- Подающее устройство с направляющими
- Формующий стан (12-16 клетей)
- Гидравлическая гильотина
- Приёмный стол-рольганг
- Система управления (ЧПУ с сенсорным пультом)
- Счётчик метража
- Комплект валков на профиль С8
- Маслостанция
- ЗИП-комплект (подшипники, уплотнения)
- Техническая документация
- Электрические схемы
Дополнительные опции
- Автоматический штабелёр листов
- Размотчик с гидравлическим прижимом
- Правильное устройство (устранение серпа)
- Продольно-резательный станок (роспуск рулонов)
- Комплект валков на профиль С10, С20
- Система маркировки листов
- Линия упаковки в плёнку
- Кран-балка (3-5 т)
- Универсальная линия + все 4 доп. профиля С8, С10, С18, С20, С21 — 51 427 440 тнг
